Подключение и настройка iSCSI в Windows Server

Это инструкция по подключению iSCSI диска в Windows Server 2016. При заказе услуги iSCSI хранилище в SIM-Networks вы получите сообщение, подобное приведенному ниже (учтите, что значения чисел в адресе сервера могут отличаться от примера-иллюстрации, а вместо букв X,Y или Z в сообщении будут указаны реальные значения для настройки вашего доступа):

Услуга «iSCSI Backup» активирована.

Параметры доступа:

  • Адрес сервера (iscsi-target): 185.59.101.184
  • Логин: YYY
  • Пароль: ZZZ
  • Доступ к услуге на данный момент ограничен всего одним IP-адресом — XXX.XXX.XXX.XXX

Подключение диска iSCSI

1. Зайдите в «Панель Управления -> Администрирование» и запустите Инициатор iSCSI.

Подключение iSCSI

2. В разделе «Свойства» инициатора iSCSI перейдите на вкладку «Обнаружение» и нажмите кнопку «Обнаружить портал».

Подключение iSCSI

3. В открывшемся окне заполните поле «IP адрес» сервера iSCSI.

Подключение iSCSI

4. Откройте раздел дополнительных параметров подключения к серверу (нажмите кнопку «Дополнительно»). Выберите значения полей «Локальный адаптер» и «IP-адрес инициатора», как на рисунке ниже (где IP-адрес инициатора — это IP вашего локального сетевого адаптера, через который разрешено подключение к серверу iSCSI).

Подключение iSCSI

5. Сохраните настройки, убедитесь в получении изображения, подобного приведенному ниже:

Подключение iSCSI

6. В разделе «Свойства» инициатора iSCSI перейдите на вкладку «Конечные объекты», выберите появившийся объект с неактивным состоянием и нажмите кнопку «Подключить».

Подключение iSCSI

7. В открывшемся окне «Подключение к конечному объекту», нажмите кнопку «Дополнительно…»

Подключение iSCSI

8. Заполните поля раздела, как на рисунке ниже. Параметры «Имя» и «Секрет» — это «Логин» и «Пароль» из письма, отправленного вам при активации услуги.

Подключение iSCSI

9. Сохраните настройки. Убедитесь, что значение поля «Состояние» обнаруженного конечного объекта – «Подключено», как на рисунке ниже. Выйдите из раздела «Свойства» Инициатора iSCSI, сохранив настройки.

Подключение iSCSI

Инициализация и форматирование диска iSCSI

Подключенный iSCSI диск необходимо подготовить к работе (инициализировать и отформатировать).

10. В разделе «Администрирование» откройте вкладку «Управление компьютером».

Подключение iSCSI

11. Перейдите в раздел «Управление дисками».

Подключение iSCSI

12. Убедитесь, что ваш диск отображается, его состояние – «Вне сети».

Подключение iSCSI

13. Выберите из контекстного меню пункт «В сети».

Подключение iSCSI

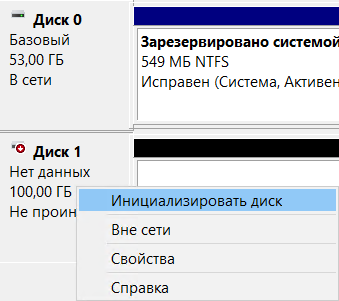

14. Выполните инициализацию диска.

Подключение iSCSI Подключение iSCSI

15. Проверьте, что статус диска изменился на «В сети», но на нём отсутствуют разделы и файловая система.

Подключение iSCSI

16. Из контекстного меню на не размеченном диске выберите «Создать простой том».

Подключение iSCSI

17. После открытия «Мастера создания простого тома» нажмите кнопку «Далее».

Подключение iSCSI

18. Укажите в соответствующем поле размер раздела, или оставьте без изменений значение «по умолчанию» (если необходимо использовать весь диск под один раздел).

Подключение iSCSI

19. Назначьте букву диска для нового раздела.

Подключение iSCSI

20. Выберите тип файловой системы и метку тома.

Подключение iSCSI

21. Нажмите кнопку «Готово» и убедитесь в завершении форматирования тома.

Подключение iSCSI

Важно! Во время форматирования может возникнуть окно с предложением отформатировать диск. Необходимо игнорировать этот запрос, закрыть окно и дождаться окончания форматирования.

Подключение iSCSI

22. Проверьте, что новый том находится в состоянии «Исправен».

Подключение iSCSI

23. Убедитесь, что новый том отображается среди дисков в «Проводнике».

Подключение iSCSI

Выделенные Серверы

Выделенные серверы

Смотрите мощные готовые конфигурации серверов SIM-Networks

Смотреть пакеты

Проверка доступности диска iSCSI для записи

24. Для проверки тома, перейдите к соответствующему диску в «Проводнике» и создайте, к примеру, текстовый файл, как на рисунке ниже:

Подключение iSCSI

25. Убедитесь, что при создании файла проблем не возникло – это означает, что новый том iSCSI подключен, отформатирован и работает исправно.

Подключение iSCSI
